差压变送器

  • MC1151/3351LT法兰式差压变送器
  • MC1151/3351LT法兰式差压变送器
MC1151/3351LT法兰式差压变送器MC1151/3351LT法兰式差压变送器

MC1151/3351LT法兰式差压变送器

MC1151/3351LT法兰式差压变送器的关键原材料，元器件和零部件均源自进口或合资，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
MC1151/3351LT型法兰式压力变送器采用差动电容式压力传感器,可对各种容器进行精确的压力和差压测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。

模拟型特点

精度高
量程、零点外部连续可调
稳定性能好
正迁移可达500%、负迁移可达600%
二线制
阻尼可调、耐过压
固体传感器设计
无机械可动部件、维修量少
重量轻（2.4kg）
全系列统一结构、互换性强
小型化（166mm总高）
接触介质的膜片材料可选
单边抗过压强
低压浇铸铝合金壳体


智能型特点

超级的测量性能，用于压力、差压、液位、流量测量
数字精度：+（-）0.05%
模拟精度：+（-）0.5%+（-）0.1%F.S
全性能：+（-）0.25%F.S
稳定性：0.25% 60个月
量程比：100：1
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现最佳测量
采用H合金护套的传感器，实现了优良的冷、热稳定性
采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
支持向现场总线与基于现场控制的技术的升级。


测量范围
差压：0~1.3-1MPa
选型方式
MC1151/3351LT
法兰式差压变送器（电容式）
代码
量程范围
3
0-1.3～7.5KPa
4
0-4-40KPa
5
0-40～200KPa
6
0-0.16KPa～1MPa
代码
输出
E
4-20mA
S
智能式HART协议
代码
公称直径尺寸mm
插入筒长度mm
高压侧隔膜片材料
A0
3〞80
平
316LSST
A2
3〞80
50
316LSST
A4
3〞80
100
316LSST
A6
3〞80
150
316LSST
B0
4〞100
平
316LSST
B2
4〞100
50
316LSST
B4
4〞100
100
316LSST
B6
4〞100
150
316LSST
C0
3〞80
平
哈氏C-276
C2
3〞80
50
哈氏C-276
C4
3〞80
100
哈氏C-276
C6
3〞80
150
哈氏C-276
D0
4〞100
平
哈氏C-276
D2
4〞100
50
哈氏C-276
D4
4〞100
100
哈氏C-276
D6
4〞100
150
哈氏C-276
E0
3〞80
平
钽
F0
4〞100
平
钽
代码
安装法兰
A
3〞150lb
B
4〞150lb
C
3〞300lb
D
4〞300lb
代码
结 构 材 料
法兰和接头
排气/排液阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316不锈钢
硅油
23
316不锈钢
316不锈钢
哈氏合金C
24
316不锈钢
316不锈钢
蒙乃尔
25
316不锈钢
316不锈钢
钽
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
钽
代码
选项
M1
0-100%线性指示表
M3
3位半LCD显示表
M4
智能表显示
B1
管装弯支架
B2
板装弯支架
B3
管装平支架
D1
侧面泄放阀在压力室上部
D2
侧面泄放阀在压力室下部
不注
1/2NPT锥管螺纹接头
C2
丁字形螺纹接头M20×1.5，带后部焊接Ф14
引压管的球锥连接头
d
隔爆型dⅡBT4
i
本安型iaⅡCT6

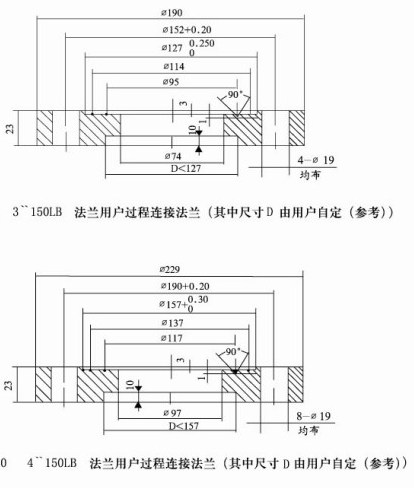

法兰安装
安装法兰标准按ANSI有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料316L供货。

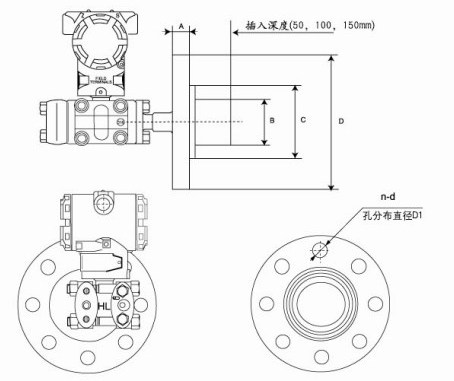

法兰式液位变送器外型尺寸
法兰尺寸
螺栓孔
尺寸
规格
直径
A
B
C
数目n
直径d
分布直径d1
3"
1501b
190
30
66
127
4
19
152
4"
1501b
228
30
89
157
8
19
190
3"
3001b
210
35
66
127
8
22
168
4"
3001b
254
38
89
157
8
22
200
