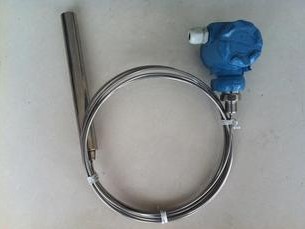

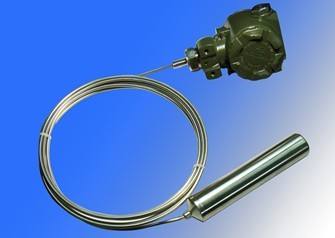

MC20CD投入式液位变送器(气体导压式，用于高温、腐蚀性液体、污水等)的传感器部分与信号处理电路在接线盒内部，由投入液体内的集气筒内的气体与介质接触，通过导气管将压力传递给传感器，避免了传感器与被测介质的直接接触，适应于高温强腐蚀性等场合，有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温、腐蚀性液体和污水的测量。
MC20CD液位变送器选用MC20B型压力变送器为压力测量部件，由集气筒采集到液位压力信号，传送给压力变送器，将压力信号转换为液位信号输出。
压力变送器与液位关系为： P=0.0098ρH+Pc
式中：P 压强MPa; ρ 液体密度（g/cm3）;H 液面深度（m）;Pc 液面压力（常压为0）
主要特点
传感器不接触被测介质，可靠性高
独特的转换电路，性能稳定
过电压反极性保护
零位满度现场可调节
稳定性好，优于0.2%FS/年
主要技术参数
|
量程（米）
|
0—1.5.......50m
|
|
输出
|
4—20mA（1-5V）；0—10mA（0—5V）；
|
|
精度
|
0.5%
|
|
非线性、重复性、迟 滞（%F·S）
|
0.3%
|
|
零点及灵敏度温度漂移（%/℃F·S)
|
≤0.03
|
|
零点漂移（%/F·S4h）
|
≤0.3
|
|
长期稳定性（%F·S/年）
|
0.3
|
|
工作电压（V）
|
+24标定（+18～+36）
|
|
补偿温度（℃）
|
0～70
|
|
工作温度（℃）
|
-20℃～250
|
|
过载能力（%）
|
300
|
|
寿命
|
>1×108压力循环（25℃）
|
|
频响（Hz）
|
>1000
|
|
测量介质
|
高温液体、腐蚀性液体
|
|
膜片材料
|
316L不锈钢
|
|
防护等级
|
IP67
|
|
壳体材料
|
1Cr18Ni9Ti
|
|
接口
|
投入分体式
|

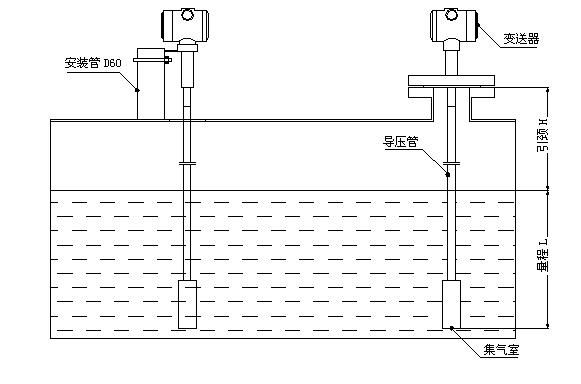

产品类型:
MC20CD-A螺纹式导压型液位变送器
MC20CD-B法兰式导压型液位变送器
产品选型
|
MC20CD
|
投入式液位变送器(气体导压式，用于高温、腐蚀性液体、污水等)
|
||||||
|
|
代号
|
量程范围
|
|||||
|
X
|
0~1.5m…50mH2O
|
||||||
|
|
代号
|
精度等级
|
|||||
|
Ⅱ
|
0.3
|
||||||
|
Ⅲ
|
0.5
|
||||||
|
|
代号
|
输出信号
|
|||||
|
E
|
4~20mADC
|
||||||
|
K1
|
0~10mADC
|
||||||
|
K2
|
0~5VDC
|
||||||
|
K3
|
1~5VDC
|
||||||
|
|
代号
|
插入杆长度
|
|||||
|
Lm
|
单位米
|
||||||
|
|
代号
|
选型
|
|||||
|
M1
|
线性指示表
|
||||||
|
M2
|
LCD数字显示表
|
||||||
|
i
|
本安型iaIICT6
|
||||||
|
Z3
|
智能三按健型
|
||||||
|
Z4
|
HART型
|
||||||
|
|
代号
|
过程连接形式
|
|||||
|
B2
|
螺纹安装式M27×2
|
||||||
|
B3
|
不锈钢法兰DN50PN0.6
|
||||||
|
Y
|
用户约定
|
||||||
|
MC20CD X(0-5m) Ⅲ E Lm(7m) iZ4 B2 选型举例
|
|||||||
