靶式流量计主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，LTG型靶式流量计是在原有应变片式靶式流量计测量原理的基础上 ，采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。

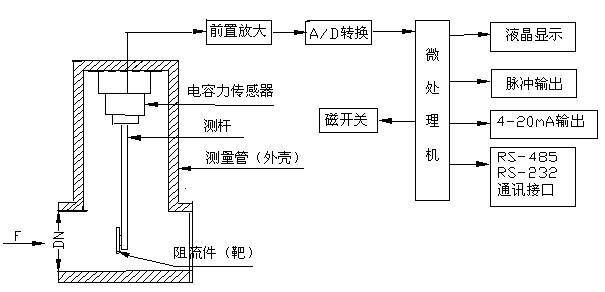

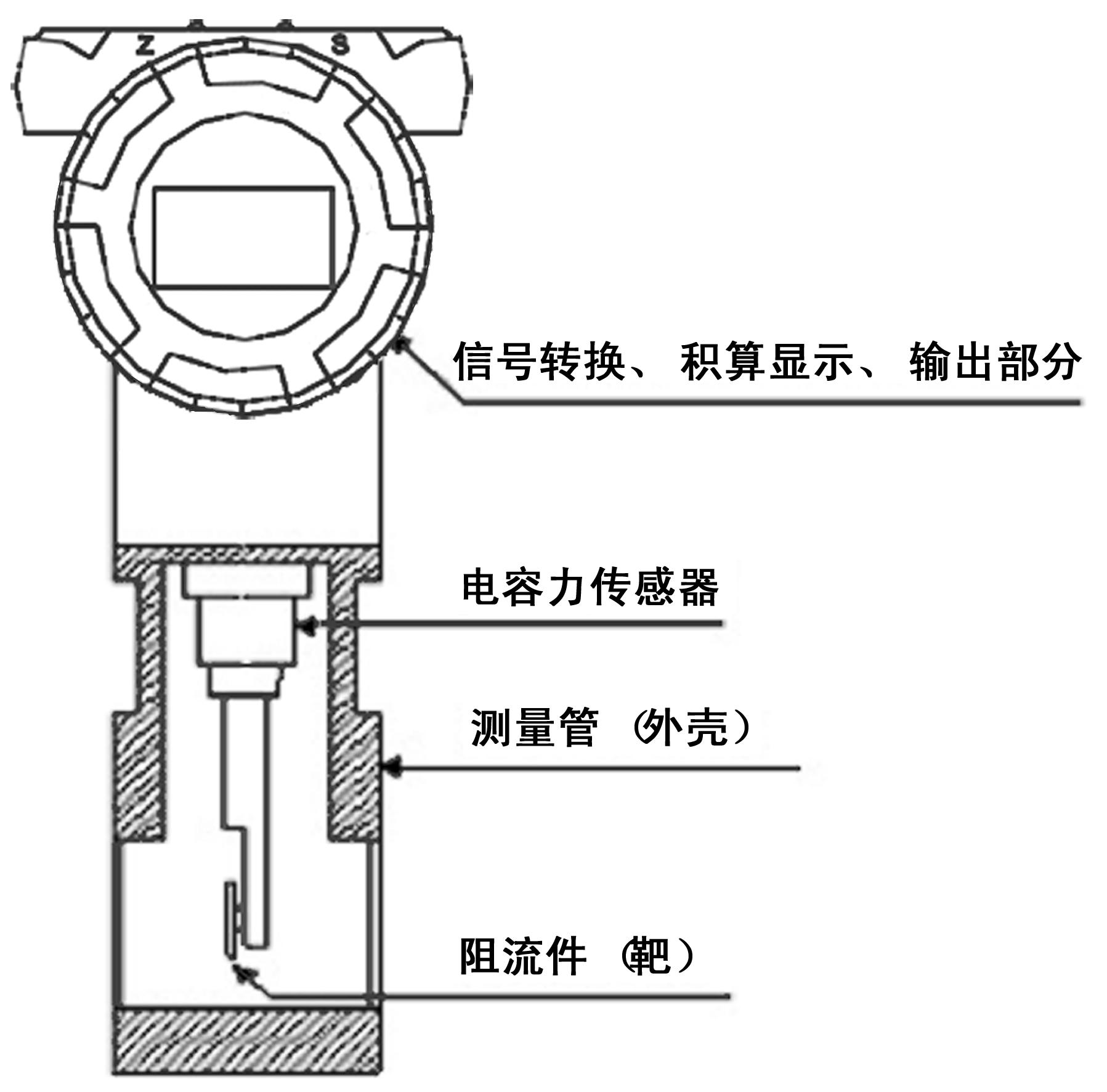

电容式靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。
一、产品原理
当介质在测量管中流动时，因其自身的动能与靶板产生压差，产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，其数学公式为：
采用电容式力传感器的是LTG型靶式流量计真正实现高精度、高稳定性的关键核心，彻底改变了原有应变式靶式流量计温漂大 ，抗过载(冲击)能力差，存在静态密封点等种种限制，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
二、产品特点
适用管径范围宽：Φ10~Φ2000至更大；
适用温度范围广：-196°C ~ 500°C；
适用高/低压力工况：0~42MPa；
适用各种介质：气体、液体（包括高粘度液体、浆体）、蒸汽；
适用于低流速介质，其可测量最低流速为0.08m/s。
仪表结构坚固，无可动部件，插入式结构,拆卸方便；
传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
压力损失小，仅为标准孔板的1/2△P 左右；
抗干扰，抗杂质能力强；
安装简单方便，极易维护；
三、技术参数
|
被测介质
|
液体；气体；蒸汽
|
|||||
|
公称直径
|
法兰式15～500mm
|
夹装式15～500mm
|
插入式65～3000mm
|
|||
|
公称压力
|
0．6～42MPa
|
0.6～42MPa
|
0.6～42MPa
|
|||
|
介质温度
|
-200℃～+500℃或更高温度
|
|||||
|
精 确 度
|
±0.2%
|
±0.5%
|
±1.0%
|
±1.5%
|
||
|
范 围 度
|
1：3（液体）
|
1：5（液体、气体）
|
1：10（液体、气体）
|
1：10（蒸汽）
|
||
|
补偿形式
|
温度补偿；压力补偿
|
|||||
|
重 复 性
|
0.05%～0.08%
|
|||||
|
供电电源
|
机内自备锂电池（3.6V）；外供电源24VDC
|
|||||
|
输出形式
|
现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传
|
|||||
|
测量管材料
|
碳钢；不锈钢；亦可按用户要求协商提供
|
|||||
|
防爆标志
|
本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
|
|||||
|
防护等级
|
IP65；IP67
|
|||||
|
法兰规格
|
流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。
|
|||||
四：典型应用
气体类： 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等；
液体类： 重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等。
五、仪表输出及联线
仪表输出形式
a、电流输出：４～20mA；电源：10-32VDC,二线制；
b、脉冲输出：0～1000Ｈz ；内阻1000欧；电源：10-32VDC；10mA (带背光20mA)；
c、RS232/RS485 接口 ；电源：10-32VDC；10mA (带背光20mA)；
d、HART协议；
仪表接线
a、流量计信号输出线电气连接口规格为：M20 ×1.5
b、４～20mA 电流输出为二线制
c、脉冲输出为三线制(图2)
供电方式
a、在线液晶显示，不带输出，机内置3.6VDC锂电池；
b、在线液晶显示，带输出，外供电源24VDC。
