XMT6000智能显示控制(变送)仪XMT6000智能显示控制(变送)仪

XMT6000智能显示控制(变送)仪

一、概

XMT6000智能显示控制(变送)仪集成显示、控制、变送等功能,可输入热电偶、热电阻、标准电流、标准电压信号,可显示、控制温度、压力液位、转速、酸碱度、PH值等物理量,广泛应用于热力、化工、机电设备、市政工程、楼宇自控等行业,是组成各种自动控制系统的理想产品。

二、特

基本配置:单显示、2点控制(报警)、变送,外供24V

模块化设计、SMT工艺、高性能开关电源供电

19种信号兼容输入,量程、小数点可任意设定、修正

输入信号任意选择,热电偶输入自带冷端温度补偿

隔离电流、电压变送输出(12位分辨力),输出范围任意设定

两路继电器输出,每一个继电器可自由设定为上限或下限控制,继电器吸合值和释放值(带回差)可任意设定

三、技术参数

工作电源:AC/DC85~260V (其它电压可定制)

功 耗:小于5W

输入信号:(共19种):热 电 偶:T、R、J、WRe3-25、B、S 、K、 E;热 电 阻:Pt100、Cu50;标准信号:0~375Ω、0~75mV、0~30mV、0~5V、1~5V、0~10V、0~10mA、0~20mA、4~20mA

显示范围:-1999~9999

冷端补偿: 0~50℃

基本误差: 小于0.5%F.S,并具备调校、数字滤波功能

馈电输出:DC24V/30mA

触点容量:AC250V/3A;DC24V/5A

变送负载能力:不小于500Ω

使用环境:0~50℃;≤85%RH

四、选型表:

XMT60X(B):

外形尺寸(mm)
型号
外形尺寸
开孔尺寸
XMT600
48*24*75(横)
44*21
XMT601
72*36*75(横)
68*33
XMT602
48*48*108(方)
44*44
XMT603
48*96*112(竖)
44*92
XMT604
96*48*112(横)
92*44
XMT605
72*72*112(方)
67*67

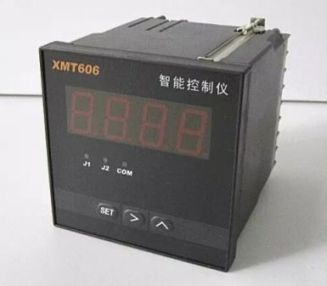

XMT606
96*96*112(方)
92*92
XMT607
80*160*80(竖)
76*152
XMT608
160*80*80(横)
152*76


变送输出
缺省
无变送输出
B
有变送输出(客户指定)
