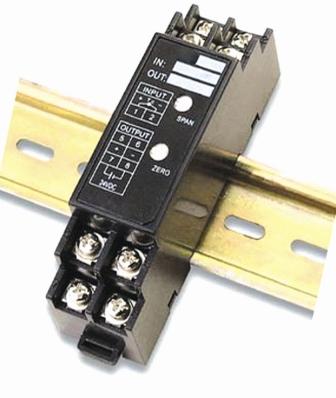

MCT80D导轨式温度变送器

MCT80D导轨式温度变送器

MCT80D导轨式温度变送器(热电阻/热电偶)通过先进的电路集成和处理技术,配合不同的温度传感器,实现对现场温度的准确测量,并输出标准电压或电流信号。

特点及用途

温度变送器采用标准的DIN35导轨安装,具有体积小,转换精度高,性能稳定,拆装简单、方便等特点。产品性能可靠和稳定,是智能调节器和DCS系统理想的配套单元。可广泛用于电力、石化、科研、工业测量、医药、化工、机械制造、冶金等温度测量领域。

技术参数

输出信号:(4~20)mA、(0~5)VDC、(0~10)VDC等

输入信号:热电阻:Pt100、Pt500、 Pt1000、 Cu50;热电偶:K型、E型、S型、T型、J 型、B型、R型、N型

负载电阻:≤500Ω(电流输出),≥3KΩ(电压输出)

输入线阻:≤50Ω

电源电压:1、24VDC  2、12VDC  3、其它电源请注明

环境温度:-20~80℃

相对湿度:5~90%RH(无凝露)

准确度:0.2%F.S; 0.5%F.S

消耗功率:≤0.6W

外壳:耐高温阻燃工程塑料

安装形式:DIN导轨安装

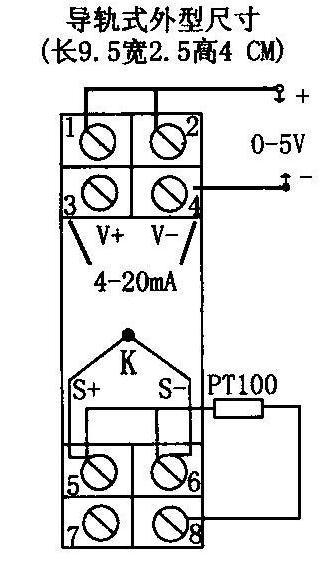

外形及接线示意图(如下图)

产品选型

MCT80D 导轨式温度变送器(热电阻: MCT80D-R;热电偶: MCT80D-C

代码

输入类型

C

1Pt100  2Pt500  3Pt1000  4Cu100  5Cu50

6K 7E 8S 9T 10J 11B 12R 13N

代码

测量范围

用户指明

代码

输出信号

1

4-20mA

2

0-10mA

3

0-5V

4

1-5V
